Definierte GUI-Elemente der Basisklasse JSBS_TaskFrame

Dieses Dokument beschreibt die in der Basisklasse JSBS_TaskFrame enthaltenen GUI-Elemente und deren Layout-Hierarchie.

Die Basisklasse enthält eine Hierarchie von JPanels, JLabels, JTextFields und weiteren Java-Klassen für den Aufbau einer Benutzeroberfläche (GUI / Graphic User Interface) die als Grundgerüst für die meisten Geschäftsanwendungen verwendet werden kann.

Für einen schnellen Überblick stehen die Darstellung der Elemente und der Layout-Hierarchie auch als Poster zur Verfügung; sehen Sie dazu bitte das Dokument Poster für das GUI-Layout der Basisklasse JSBS_TaskFrame.

Inhaltsverzeichnis

pnl_Main / pnl_Main_With_Currency_Selection
|-pnl_Head / pnl_Head_With_Currency_Selection
|-pnl_Maintain
| |-pnl_Detail
| | |-pnl_DetailFields
| | |-pnl_DetailButtons
| |-pnl_List
| | |-pnl_ListFields
| | |-pnl_ListButtons
|-pnl_Info

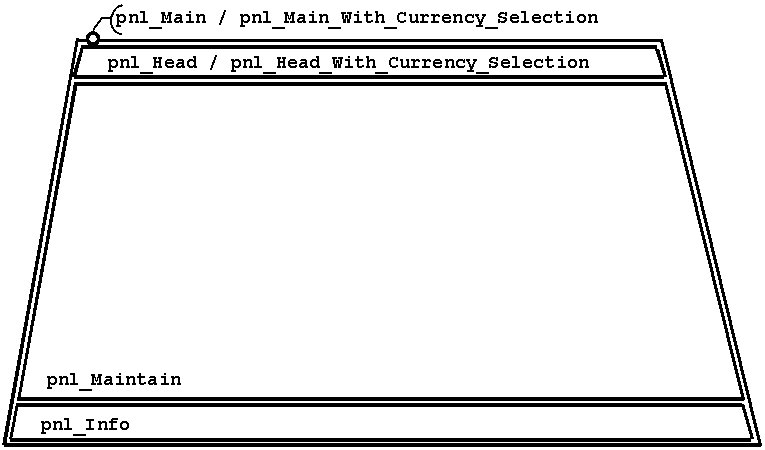

pnl_Main / pnl_Main_With_Currency_Selection

Das 'oberste' JPanel der Layout-Hierarchie steht in 2 Varianten zur Verfügung:
mit und ohne einer JComboBox zum Auswählen der Währung, in der Beträge angezeigt werden sollen.

Dieses Panel enthält 3 Panel für verschiedene Zwecke:
* pnl_Head bzw. pnl_Head_With_Currency_Selection (zur Auswahl von Währungen),
* pnl_Maintain und
* pnl_Info.

▲ zum Inhaltsverzeichnis

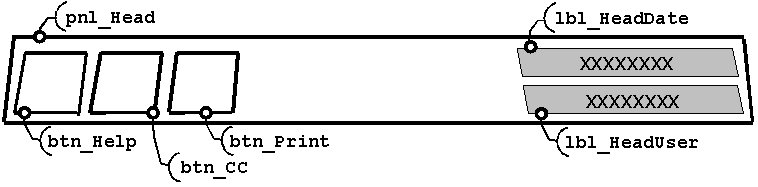

pnl_Head

Dieses Panel wird im oberen Bereich des Fensters angezeigt.

Es enthält folgende GUI-Elemente:

• btn_Help
Schaltfläche zum Aufrufen der 'Hilfe'.

• btn_CC
Schaltfläche zum 'umschalten' auf das 'CommandCenter'.
Vom 'CommandCenter' aus werden Teilprogramme zur Abwicklung von Geschäftsfällen gestartet oder es wird das Fenster von bereits aktiven Teilprogrammen wieder in den Vordergrund gebracht.
Durch Anklicken der Schaltfläche btn_CC wird das Fenster des 'CommandCenter' in den Vordergrund gebracht..

• btn_Print
Schaltfläche zum Anzeigen der Möglichkeiten des Ausdrucks.
Welche Möglichkeiten angeboten werden hängt vom speziellen Teilprogramm für die Abwicklung eines Geschäftsfalles ab.

• lbl_HeadDate
Anzeige des Datums, das für die Abwicklung des Geschäftsfalls gilt.

• lbl_HeadUser
Anzeige des Namens des Anwenders, der eingeloggt ist und der bei der Abwicklung von Geschäftsfällen in das Logbuch eingetragen wird.

▲ zum Inhaltsverzeichnis

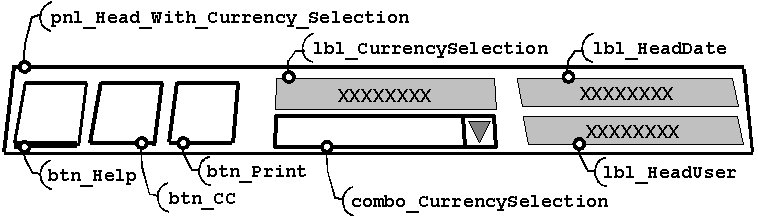

pnl_Head_With_Currency_Selection

Dieses Panel ist eine Variation von pnl_Head und erlaubt die Auswahl einer Währung, in der Beträge angezeigt werden.

Zusätzlich zu den bereits im pnl_Head beschriebenen GUI-Elementen enthält dieses Panel noch die Elemente lbl_CurrencySelection und combo_CurrencySelection zum Auswahl einer Währung.

▲ zum Inhaltsverzeichnis

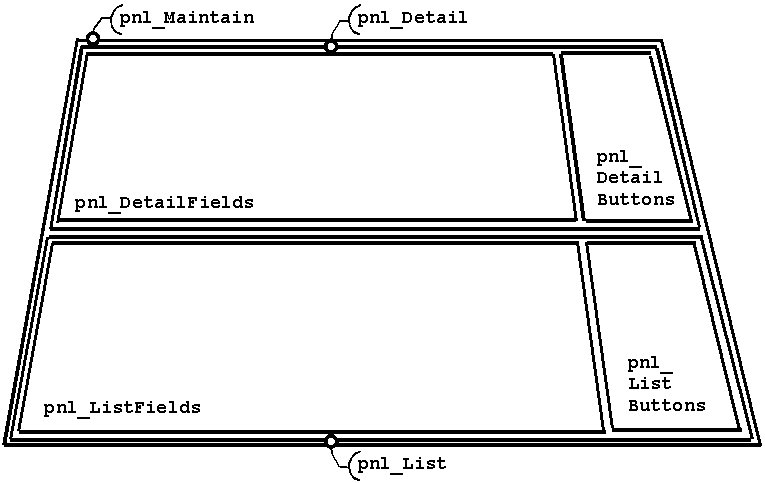

pnl_Maintain

Dieses Panel ist vorgesehen für die GUI-Elemente mit denen die Abwicklung eines Geschäftsfalls gesteuert wird.

Dieses Panel ist in zwei weitere Bereiche unterteilt:

• pnl_Detail in dem die Werte eines Geschäftsfall im Detail angezeigt und verändert werden können.

• pnl_List in dem eine Liste von Geschäftsfällen angezeigt werden kann die z.B. den speziellen Suchkriterien eines Teilprogramms für eine Geschäftsfallabwicklung entsprechen.

Diese Bereiche sind im Wesentlichen leer und darin müssen bei der Entwicklung der speziellen Teilprogramme für die Geschäftsfallabwicklung die benötigten GUI-Elemente platziert werden.

▲ zum Inhaltsverzeichnis

pnl_Detail, pnl_DetailFields, pnl_DetailButtons

Das pnl_Detail enthält 2 weitere Panel:

• pnl_DetailFields
ist ein leeres JPanel in dem die GUI-Elemente platziert werden, die für die Abwicklung eines speziellen Geschäftsfalls benötigt werden.

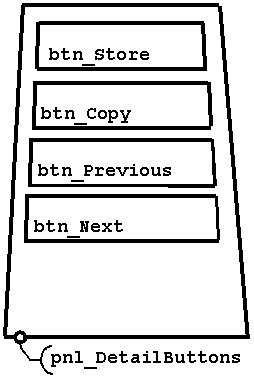

• pnl_DetailButtons

ist ein JPanel in dem die Schaltflächen, die üblicherweise für die Abwicklung von Geschäftsfällen benötigt werden, bereits definiert sind.

Die Trennung von Schaltflächen und GUI-Elementen für die Verwaltung von Daten erfolgt aus folgenden Gründen:

• Bei Benutzung der Tab-Taste der Tastatur werden die GUI-Elemente innerhalb eines JPanel konsequent von links nach rechts ausgewählt.
Durch die Platzierung der Schaltflächen in einem eigenen JPanel werden die Schaltflächen nicht ausgewählt wenn der Benutzer mit der Tab-Taste von einem Eingabefeld zum nächsten springt.

• Bei der Vergrößerung oder Verkleinerung des Fensters werden die GUI-Elemente in der gleichen Proportion vergrößert bzw. verkleinert.
Ein JPanel kann aber mit fixer Größe definiert werden. Damit wird verhindert, daß die Schaltflächen überpropoertional viel Raum einnehmen oder so klein werden, daß die Bezeichnung und das Symbol nicht mehr zu erkennen sind.

▲ zum Inhaltsverzeichnis

pnl_List, pnl_ListFields, pnl_ListButtons

Wie schon bei pnl_Detail ausgeführt, ist auch pnl_List in zwei weitere Panels unterteilt:

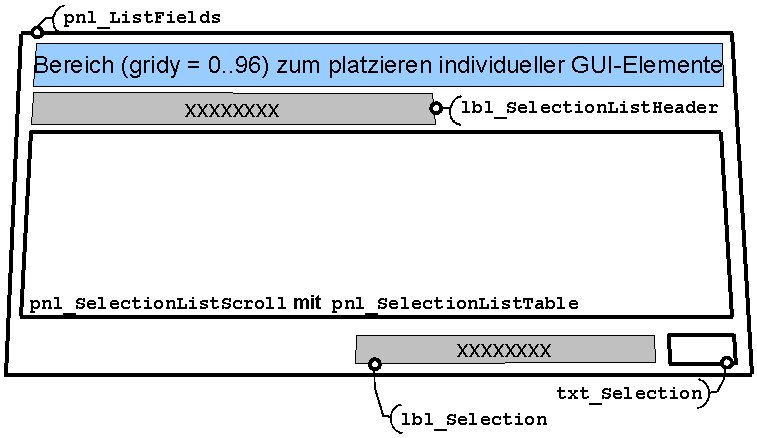

• pnl_ListFields


Dieses Panel enthält standardisierte GUI-Elemente für die Anzeige einer Liste (in Form einer JTable) und ein Feld für die Eingabe einer Auswahl.

Weiters ist ein großer Bereich oben frei gehalten. In diesem Bereich können eigene GUI-Elemente spezielle für den Geschäftsfall eingefügt werden; z.B. Eingabefelder mit Suchkriterien.

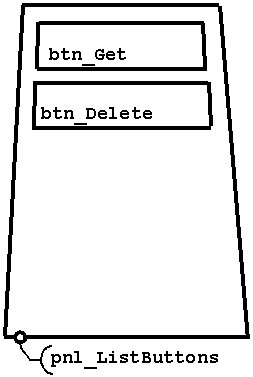

• pnl_ListButtons


Die Gruppierung der Schaltflächen in einem eigen Panel erfolgt aus dem gleichen Grund wie bei den Panels pnl_Detail, pnl_DetailFields und pnl_DetailButtons:
Damit mit der Tabulator-Taste die Eingabefelder besser erreicht werden können und damit sich bei einer Vergrößerung oder Verkleinerung des Fensters die Schaltflächen nicht proportional ändern.

▲ zum Inhaltsverzeichnis

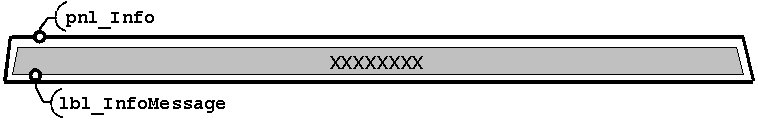

pnl_Info

Dieses Panel ist zum Anzeigen von zusätzlicher Information zum Feld, das den 'Focus' hat (in dem der Positionszeiger platziert ist), vorgesehen.
Diese anzuzeigende Information ist im XML-Element <InfoMessage> (siehe Dokument Datei 'DisplayStrings.xml' mit sprachabhängigen Texten und Formatierungsinformationen für die GUI) definiert.

▲ zum Inhaltsverzeichnis
