Die
in diesem Teilprogramm verwalteten Einstellungen sind Teil der
Festlegung der Graphischen Benutzeroberfläche (GUI / Graphic
User Interface) eines Anwendungsprogramms.
Eine zusammenhängende
Erklärung aller für die GUI möglichen Einstellungen
finden Sie im Dokument Leitfaden
– Start-Frame (CommandCenter); Importieren und Festlegen von
Layout, Textbausteinen, Funktionstasten-Zuordnungen und
Fehlermeldungen.
Dieses
Hilfe-Dokument erklärt nur jene Einstellungen, die in diesem
Teilprogramm verwaltet werden.
Bitte klicken Sie auf
das entsprechende Eingabefeld oder Schaltfläche um zur
Beschreibung zu kommen.

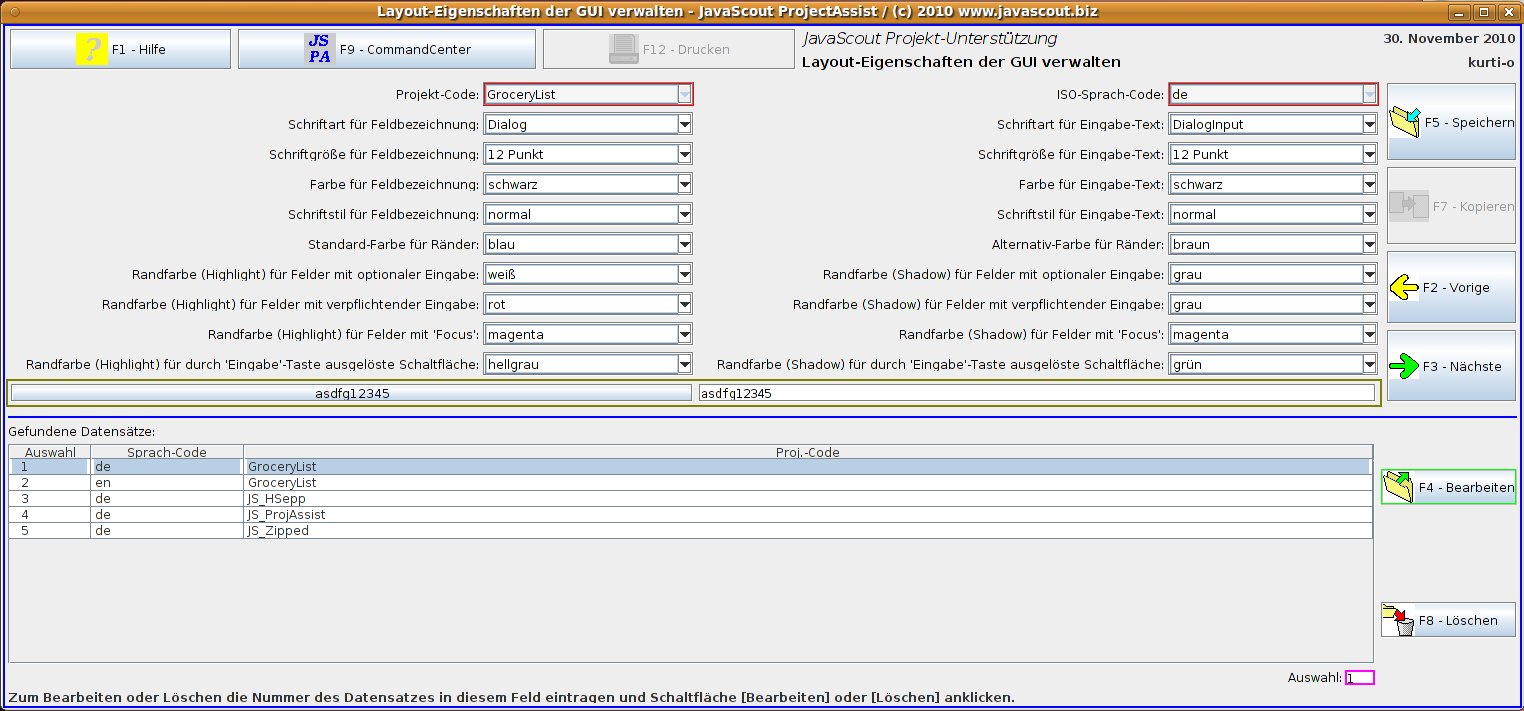

Eine Überblicks-Beschreibung dieser
Geschäftsanwendung finden Sie nach dem Bild der Eingabemaske.
In
diesem Teilprogramm wird das generelle Layout für Fenster von
Anwendungsprogrammen festgelegt.
Unter Layout wird die Gestaltung
von Schriften und die Farbe von Rändern für Eingabefelder,
Schaltflächen und Bereiche des Fensters verstanden.
Die
Schriften für einzelne Felder eines Teilprogramms können
mit dem Teilprogramm Texte
und Layout für ein einzelnes GUI-Element verwalten
individuell
festgelegt werden.
Erfolgt dort keine individuelle Festlegung
werden die in diesem Teilprogramm festgelegten Einstellungen
verwendet.
Das
'Komponieren' der Farben für Ränder erfordert einige
Kenntnisse der jeweiligen GUI-Elemente.
In diesem Teilprogramm
wird sofort nach der Auswahl der jeweiligen Farbe die Auswirkung an
den jeweiligen Mustern angezeigt.
Im Abschnitt Anwendungsbeispiele
sind
einzelne Möglichkeiten und deren Auswirkungen beschrieben.
Die in diesem Teilprogramm erfassten Definitionen können durch das Teilprogramm XML-Datei für sprach-abhängige Texte generieren als XML-Struktur in eine Datei (Beschreibung im Dokument Datei 'DisplayStrings.xml' mit sprachabhängigen Texten für die Anzeige auf der GUI) exportiert werden und diese Datei kann innerhalb des JavaScout Fat-Client-Frameworks (JS-FCF) für die Entwicklung von Anwendungsprogrammen verwendet werden.
In
diesem Auswahl-Feld werden die Daten für das Layout einem
Projekt zugeordnet.
Der Projekt-Code für das Projekt muss
zuvor im Teilprogramm Projekt
und Sprache verwalten erfasst
worden sein.
In
diesem Auswahl-Feld wird der Code der Sprache ausgewählt.
Durch
die weitere Unterteilung nach der Sprache ist es möglich, für
verschiedene Sprachversionen des Anwendungsprogramms ein nach der
Sprache differenziertes Aussehen der Fenster zu erreichen.
Der
ISO-Sprach-Code für das gewählte Projekt muss zuvor im
Teilprogramm Projekt
und Sprache verwalten erfasst
worden sein.
Schriftart
für Feldbezeichnung
In
diesem Auswahl-Feld kann die generelle Standard-Schriftart für
alle Texte, die nicht Eingaben oder Auswahlwerte sind, festgelegt
werden.
Das Aussehen der gewählten Schriftart wird im linken
Teil des Bereich
für die Anzeige der gewählten Layout-Einstellungen
angezeigt.
Schriftgröße
für Feldbezeichnung
In
diesem Auswahl-Feld kann die generelle Schriftgröße für
alle Texte, die nicht Eingaben oder Auswahlwerte sind, festgelegt
werden.
Die Größe wird im linken Teil des Bereich
für die Anzeige der gewählten Layout-Einstellungen
angezeigt.
In
diesem Auswahl-Feld kann die Farbe für alle Texte, die nicht
Eingaben oder Auswahlwerte sind, festgelegt werden.
Die Farbe wird
im linken Teil des Bereich
für die Anzeige der gewählten Layout-Einstellungen
angezeigt.
Schriftstil
für Feldbezeichnung
In
diesem Auswahl-Feld kann der Stil der Schrift (normal, fett,
kursiv,
fett-kursiv)
für alle Texte, die nicht Eingaben oder Auswahlwerte sind,
festgelegt werden.
Der Stil wird im linken Teil des Bereich
für die Anzeige der gewählten Layout-Einstellungen
angezeigt.
In
diesem Auswahl-Feld kann die generelle Standard-Schriftart für
alle Texte, die in Eingabe- oder Auswahl-Feldern angezeigt werden,
festgelegt werden.
Das Aussehen der gewählten Schriftart wird
im rechten Teil des Bereich
für die Anzeige der gewählten Layout-Einstellungen
angezeigt.
In
diesem Auswahl-Feld kann die generelle Schriftgröße für
alle Texte, die in Eingabe- oder Auswahl-Feldern angezeigt werden,
festgelegt werden.
Die Größe wird im rechten Teil des
Bereich
für die Anzeige der gewählten Layout-Einstellungen
angezeigt.
In
diesem Auswahl-Feld kann die Farbe für alle Texte, die in
Eingabe- oder Auswahl-Feldern angezeigt werden, festgelegt
werden.
Die Farbe wird im rechten Teil des Bereich
für die Anzeige der gewählten Layout-Einstellungen
angezeigt.
In
diesem Auswahl-Feld kann der Stil der Schrift (normal, fett,
kursiv,
fett-kursiv)
für alle Texte, die in Eingabe- oder Auswahl-Feldern angezeigt
werden, festgelegt werden.
Der Stil wird im rechten Teil des
Bereich
für die Anzeige der gewählten Layout-Einstellungen
angezeigt.
In
diesem Auswahl-Feld kann die übliche Farbe für den Rand von
Bereichen (technisch: JPanel in Java) festgelegt werden.
Bei
welchen Bereichen (JPanels) der Rand eingefärbt wird, muss im
Anwendungsprogramm festgelegt werden.
Die gewählte Farbe wird
auf den Bereich
für die Anzeige der gewählten Layout-Einstellungen
angewandt.
In
diesem Auswahl-Feld kann eine alternative Farbe für den Rand von
Bereichen (technisch: JPanel in Java) festgelegt werden.
Damit
kann dem Anwender eine besondere Situation signalisiert werden –
z.B. wenn die Verbindung zum Server unterbrochen ist und nur eine
eingeschränkte Funktionalität des Anwendungsprogramm
vorhanden ist.
Wann
die Alternativ-Farbe verwendet wird und bei welchen Bereichen
(JPanels) der Rand eingefärbt wird, muss im Anwendungsprogramm
festgelegt werden.
Die gewählte Farbe wird auf den Bereich
für die Anzeige der gewählten Layout-Einstellungen
angewandt.
Randfarbe
(Highlight) für Felder mit optionaler Eingabe
In
diesem Auswahl-Feld kann die Teilfarbe 'Highlight' für den Rand
von Eingabefeldern, bei denen eine Eingabe nicht verpflichtend ist,
festgelegt werden.
Ob ein Eingabefeld optional oder verpflichtend
ist, wird unter Texte
und Layout für ein einzelnes GUI-Element verwalten
festgelegt
bzw. in letzter Konsequenz im Anwendungsprogramm entschieden.
Der
Stil des Randes wird beim Eingabefeld im rechten Teil des Bereich
für die Anzeige der gewählten Layout-Einstellungen
angezeigt.
Eine Information über das Zusammenwirken der Farbbereiche 'Highlight' und 'Shadow' finden Sie im Abschnitt Anwendungsbeispiele.
Randfarbe
(Shadow) für Felder mit optionaler Eingabe
In
diesem Auswahl-Feld kann eine Teilfarbe 'Shadow' für den Rand
von Eingabefeldern, bei denen eine Eingabe nicht verpflichtend ist,
festgelegt werden.
Ob ein Eingabefeld optional oder verpflichtend
ist, wird unter Texte
und Layout für ein einzelnes GUI-Element verwalten
festgelegt
bzw. in letzter Konsequenz im Anwendungsprogramm entschieden.
Der
Stil des Randes wird beim Eingabefeld im rechten Teil des Bereich
für die Anzeige der gewählten Layout-Einstellungen
angezeigt.
Eine Information über das Zusammenwirken der Farbbereiche 'Highlight' und 'Shadow' finden Sie im Abschnitt Anwendungsbeispiele.
Randfarbe
(Highlight) für Felder mit verpflichtender Eingabe
In
diesem Auswahl-Feld kann die Teilfarbe 'Highlight' für den Rand
von Eingabefeldern, bei denen eine Eingabe verpflichtend ist,
festgelegt werden.
Ob ein Eingabefeld optional oder verpflichtend
ist, wird unter Texte
und Layout für ein einzelnes GUI-Element verwalten
festgelegt
bzw. in letzter Konsequenz im Anwendungsprogramm entschieden.
Der
Stil des Randes wird beim Eingabefeld im rechten Teil des Bereich
für die Anzeige der gewählten Layout-Einstellungen
angezeigt.
Eine Information über das Zusammenwirken der Farbbereiche 'Highlight' und 'Shadow' finden Sie im Abschnitt Anwendungsbeispiele.
Randfarbe
(Shadow) für Felder mit verpflichtender Eingabe
In
diesem Auswahl-Feld kann eine Teilfarbe 'Shadow' für den Rand
von Eingabefeldern, bei denen eine Eingabe verpflichtend ist,
festgelegt werden.
Ob ein Eingabefeld optional oder verpflichtend
ist, wird unter Texte
und Layout für ein einzelnes GUI-Element verwalten
festgelegt
bzw. in letzter Konsequenz im Anwendungsprogramm entschieden.
Der
Stil des Randes wird beim Eingabefeld im rechten Teil des Bereich
für die Anzeige der gewählten Layout-Einstellungen
angezeigt.
Eine Information über das Zusammenwirken der Farbbereiche 'Highlight' und 'Shadow' finden Sie im Abschnitt Anwendungsbeispiele.
Randfarbe
(Highlight) für Felder mit 'Focus'
In
diesem Auswahl-Feld kann die Teilfarbe 'Highlight' für den Rand
von Eingabefeldern, die gerade den 'Focus' haben und damit Text
erfassen können, festgelegt werden.
Der Stil des Randes wird
beim Eingabefeld im rechten Teil des Bereich
für die Anzeige der gewählten Layout-Einstellungen
angezeigt.
Eine Information über das Zusammenwirken der Farbbereiche 'Highlight' und 'Shadow' finden Sie im Abschnitt Anwendungsbeispiele.
Randfarbe
(Shadow) für Felder mit 'Focus'
In
diesem Auswahl-Feld kann eine Teilfarbe 'Shadow' für den Rand
von Eingabefeldern, die gerade den 'Focus' haben und damit Text
erfassen können, festgelegt werden.
Der Stil des Randes wird
beim Eingabefeld im rechten Teil des Bereich
für die Anzeige der gewählten Layout-Einstellungen
angezeigt.
Eine Information über das Zusammenwirken der Farbbereiche 'Highlight' und 'Shadow' finden Sie im Abschnitt Anwendungsbeispiele.
Randfarbe
(Highlight) für durch 'Eingabe'-Taste ausgelöste
Schaltfläche
In
diesem Auswahl-Feld kann die Teilfarbe 'Highlight' für den Rand
der Schaltfläche, bei der ein Klick auf die Schaltfläche
durch das Betätigen der 'Eingabe'- (Enter-) Taste der Tastatur
ausgelöst wird, festgelegt werden.
Der Stil des Randes wird
bei der Schaltfläche im linken Teil des Bereich
für die Anzeige der gewählten Layout-Einstellungen
angezeigt.
Eine Information über das Zusammenwirken der Farbbereiche 'Highlight' und 'Shadow' finden Sie im Abschnitt Anwendungsbeispiele.
Randfarbe
(Shadow) für durch 'Eingabe'-Taste ausgelöste
Schaltfläche
In
diesem Auswahl-Feld kann eine Teilfarbe 'Shadow' für den Rand
der Schaltfläche, bei der ein Klick auf die Schaltfläche
durch das Betätigen der 'Eingabe'- (Enter-) Taste der Tastatur
ausgelöst wird, festgelegt werden.
Der Stil des Randes wird
bei der Schaltfläche im linken Teil des Bereich
für die Anzeige der gewählten Layout-Einstellungen
angezeigt.
Eine Information über das Zusammenwirken der Farbbereiche 'Highlight' und 'Shadow' finden Sie im Abschnitt Anwendungsbeispiele.
Bereich
für die Anzeige der gewählten Layout-Einstellungen
In
diesem Bereich werden nach der Auswahl einer Layout-Einstellung die
Auswirkungen angezeigt.
Damit
im linken Teil eine Schrift angezeigt wird, muss im rechten Teil
(Eingabefeld) ein Text eingegeben werden.
Die Umrandung des gesamten Bereichs wird durch die Werte für Standard-Farbe für Ränder und Alternativ-Farbe für Ränder bestimmt.
Im
linken Bereich wird
die Formatierung des Textes durch die Werte für Schriftart
für Feldbezeichnung,
Schriftgröße
für Feldbezeichnung,
Farbe
für Feldbezeichnung und
Schriftstil
für Feldbezeichnung bestimmt.
Die Farbe der Umrandung (der Schaltfläche) wird durch die
Werte für Randfarbe
(Highlight) für durch 'Eingabe'-Taste ausgelöste
Schaltfläche und
Randfarbe
(Shadow) für durch 'Eingabe'-Taste ausgelöste Schaltfläche
Bestimmt.
Im
rechten Bereich wird
die Formatierung des Textes durch die Werte für Schriftart
für Eingabe-Text,
Schriftgröße
für Eingabe-Text,
Farbe
für Eingabe-Text und
Schriftstil
für Eingabe-Text bestimmt.
Die Farbe der Umrandung (des Eingabefeldes) wird durch die Werte
für Randfarbe
(Highlight) für Felder mit optionaler Eingabe,
Randfarbe
(Shadow) für Felder mit optionaler Eingabe,
Randfarbe
(Highlight) für Felder mit verpflichtender Eingabe,
Randfarbe
(Shadow) für Felder mit verpflichtender Eingabe,
Randfarbe
(Highlight) für Felder mit 'Focus' und
Randfarbe
(Shadow) für Felder mit 'Focus' bestimmt.
Mehr dazu wird im Abschnitt Anwendungsbeispiele beschrieben.
In diesem Eingabefeld wird jener Datensatz ausgewählt, dessen Detail-Daten angezeigt werden sollen oder der gelöscht werden soll.
Informationszeile
am unteren Rand des Fensters
In
diesem Bereich werden kurze Erklärungen zur Bedeutung des
ausgewählten Feldes angezeigt.
Anzeige durch Bewegen des Mauszeigers über das Feld
Wenn
der Mauszeiger über einem Eingabefeld positioniert wird, wird
für einige Sekunden ein Hinweis über die Bedeutung des
ausgewählten Feldes angezeigt.
Detaillierte Warnungen und Informationen über aufgetretene Fehler
Die möglichen Warnungen (deren Ursachen durch den Benutzer korrigiert werden können) und Fehler (deren Ursachen Fehler innerhalb des Anwendungsprogramms oder technische Gebrechen sein können – und damit nicht durch den Benutzer korrigiert werden können) sind nicht im einzelnen in dieser Dokumentation aufgelistet.
Bei
Warnungen und Fehlern wird ein eigenes Fenster geöffnet, das
einen Code für die Ursache und einen Text mit der Beschreibung
der Ursache und Vorschlägen zur Beseitigung der Ursache
enthält.
Die Varianten dieses Fensters sind im Dokument
Fehler
und Warnungen - Generelle Beschreibung
beschrieben.
Allgemein vorhandene Schaltflächen
Eine detaillierte Beschreibung dieser Schaltflächen mit Anwendungsbeispielen finden Sie im Dokument Schaltflächen (Buttons) – Generelle Beschreibung.
Hier die Kurzbeschreibung:
|
|
Durch Anklicken dieser Schaltfläche wird die Hilfe zur Geschäftsanwendung (also dieses Dokument) aufgerufen. |
|
|
Durch Anklicken dieser Schaltfläche wird das Fenster 'CommandCenter' mit den Möglichkeiten zum Aufrufen von Geschäftsanwendungen aufgerufen. |
|
|
Durch
Anklicken dieser Schaltfläche wird eine Auswahl der
Möglichkeiten zum Drucken von Dokumenten aufgerufen. |
|
|
Durch Anklicken dieser Schaltfläche werden neu erfasste oder geänderte Daten gespeichert. |
|
|
Durch
Anklicken dieser Schaltfläche werden die angezeigten Daten
auf einen neuen Datensatz kopiert. |
|
|
Durch Anklicken dieser Schaltfläche werden die Daten für jene Kombination aus Projekt-Code und Sprach-Code, die in der Sortierreihenfolgen vor dem gerade angezeigten Datensatz kommt, angezeigt. |
|
|
Durch Anklicken dieser Schaltfläche werden die Daten für jene Kombination aus Projekt-Code und Sprach-Code, die in der Sortierreihenfolgen nach dem gerade angezeigten Datensatz kommt, angezeigt. |
|
|
Durch Anklicken dieser Schaltfläche werden die Daten des ausgewählten Datensatzes im Detail angezeigt und können anschließend geändert oder kopiert werden. |
|
|
Durch Anklicken dieser Schaltfläche wird der ausgewählte Datensatz gelöscht. |
Die
Auswirkung einzelner gewählter Werte kann sofort im Bereich
für die Anzeige der gewählten Layout-Einstellungen
überprüft
werden.
Zum Anzeigen der Formatierung von Text muss im rechten
Bereich ein Text eingegeben werden; dieser Text wird auch auf den
linken Teil übertragen.
Abbildungen über die Auswirkungen der einzelnen Einstellungen finden Sie im Dokument Datei 'DisplayStrings.xml' mit sprachabhängigen Texten für die Anzeige auf der GUI > Detailbeschreibung der XML-Elemente im Abschnitt <Layout>.
Damit
die Umrandung von Eingabefeldern und Schaltflächen
'dreidimensional' wirkt, besteht die Umrandung aus zwei
Farbbereichen: 'Highlight' und 'Shadow'.
Je nach der Kombination
von Farben für die jeweiligen Farbbereiche wirkt das Feld oder
die Schaltfläche hervorgehoben oder versenkt.
Für einen
ruhigen Stil eignen sich 'grau' oder 'hellgrau' als ein Teil und die
gewünschte Farbe als zweiter Teil.
Bei der Kombination von
zwei 'wirklichen' Farben entsteht ein auffälliger Stil.
Die Verwaltung in diesem Teilprogramm ist zur Unterstützung bei der Entwicklung von Anwendungsprogrammen mit dem JavaScout BaseSystem (JSBS).
Die
Nutzung der mit diesem Teilprogramm verwalteten Werte in
Anwendungsprogrammen erfolgt implizit durch die Methoden in der
Klasse JSBS_GUIServices.
Für
die Entwicklung eines Anwendungsprogramms folgen Sie bitte dem
Verzeichnis:
Leitfaden für die Entwicklung von Heavyweight-Clients mit dem
JS-FCF.
Dort finden Sie die entsprechenden Anleitungen, zu welchem Zeitpunkt
im Entwicklungsprozess die sprachabhängigen Texte für die
GUI-Elemente festgelegt werden.
Referenz auf das Datenmodell
In
diesem Fenster erfasste Daten werden nur in einer einzigen
Datenbank-Tabelle gespeichert.
Die Beschreibung der Attribute
finden Sie im Dokument LangDepElement
(DB-Tabelle für sprachabhängige Eigenschaften von
GUI-Elementen).
Weitere Teilprogramme
Im Teilprogramm Layout-Eigenschaften der GUI importieren können die Werte der XML-Struktur einer bestehenden Datei in die Datenbank importiert werden.
Im Teilprogramm XML-Datei für sprach-abhängige Texte generieren wird eine Datei mit der gewünschten XML-Struktur erstellt.
XML-Struktur der final erstellten Datei
Die
in diesem Teilprogramm verwalteten Daten werden für den
endgültigen Einsatz in eine Datei mit XML-Struktur
geschrieben.
Unter Datei
'DisplayStrings.xml' mit sprachabhängigen Texten für die
Anzeige auf der GUI finden
Sie die Beschreibung der XML-Struktur.
